UG如何使用扫掠命令绘制弯曲对象

UG如何使用扫掠命令绘制曲线对象？
互联网17-07-1110：43：06
1.例如，用曲线扫描画一个圆。
那扫地是什么意思呢？图形是根据准则绘制的，并且图形对应于各个部分，但是过程准则必须垂直于直线的平面。
首先打开草图并绘制曲线
2.在曲线的一端建立一个平面，端点垂直于该平面。
为每个点创建一个平面。
3.创建一个平面，然后在草图平面上绘制一个圆。
4.绘制完成后，退出草图界面。
单击ug操作界面菜单栏上的“插入”命令以找到扫描命令，然后按照指导进行查找。
5.单击以沿指南进行扫描以显示并沿指南显示扫描对话框。您所需要做的就是选择要扫描的部分和要扫描的准则。

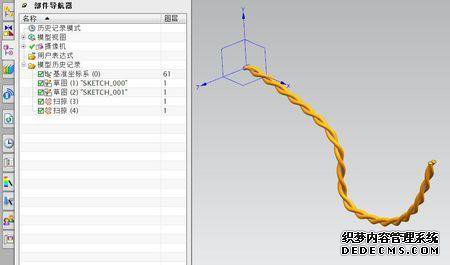

6.该部分选择圆，参考线选择曲线。所选状态之前带有复选标记，并且不需要滚动。
7.单击[预览]或[显示效果]进行预先检查。如果没有问题，请单击“确定”完成。
8.单击该平面以进行素描并将其变为橙色，右键单击并选择“隐藏”以隐藏该平面并绘制图形。
