修补砂浆的百分比是多少？

依他南
答案：10611 |收件人数：22
2015-06-0812：43：54
修补砂浆的混合比例为：6101环氧树脂：乙二胺：水泥：砂= 100：15：8：200：500
1基础治疗
1）沿裂纹跳动，垂直裂纹采用两种表面处理
用环氧系液体和玻璃布处理表面层，以形成包含四种油的布（油为环氧系液体，布为玻璃布）。
1）玻璃布处理。
玻璃纤维织物通常由无碱玻璃纤维织成，并且是电路织物。
玻璃布在制造过程中用上浆剂处理。上浆剂中包含的油脂和蜡会影响环氧液体和玻璃布的结合。因此，需要使玻璃布脱脂，以使环氧溶液浸入玻璃纤维中，并且内部的粘合效果提高。
从玻璃布上去除油蜡的方法是将玻璃布放在碱性水中，煮沸1小时，然后用水冲洗。
检查玻璃布是否包含可以用手触摸的油性蜡。如果感觉不到粘滑，请清洁它。
去除油蜡后，玻璃布应失去其最初的炫目的白色外观并相应地减轻重量。
2）粘贴过程。
粘贴时，首先在表面刷上一层环氧液体（不会产生气泡），将其展开以拉直玻璃布，用剪刀将其切成30cm宽的条，然后用棍子滚动。。
胶合之前，首先在基座表面上涂一层环氧液体，将玻璃布粘上，用刷子将其涂在玻璃布上，浸涂环氧液体，然后将环氧液体涂到玻璃布上，第二次以相同的方式进行粘贴各层，总共放置3层。
3环氧砂浆的制备
表1氧气溶液的比例（重量比，单位g）
物料名称环氧固化剂硬化剂稀释剂
化学名称6101乙二胺二丁酯丙酮
混合比1006?71520
环氧液体的制备过程：将环氧树脂加热至60°C，加入丙烯酸二丁酯和丙酮并充分混合，然后加入乙二胺并充分混合。
此处将环氧基用作溶剂。
表2环氧砂浆混合比（重量比，单位g）
物料名称环氧固化剂硬化剂稀释剂
化学名称6101乙二胺二丁酯丙酮
混合比例100101020
425水泥300砂375石棉100

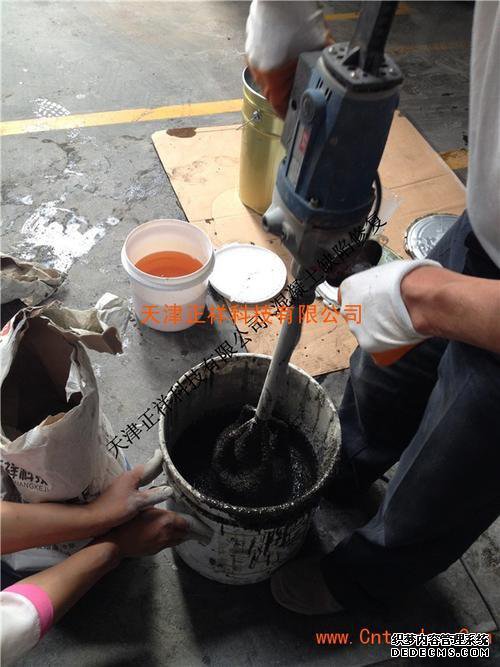

环氧砂浆的制备过程：将环氧树脂加热至60°C，加入丙烯酸二丁酯和丙酮，充分混合，加入乙二胺并充分混合，然后在30°C加入预热的填料并混合我
4施工过程要求
施工期间，温度应高于15°C且低于40°C。环氧液体的厚度不应超过1毫米，并且在粘附玻璃布之前应将基础液体施加30分钟，以免产生气泡。
结构完成后，用草编袋或黑色塑料布覆盖。严禁使用水进行维护。
