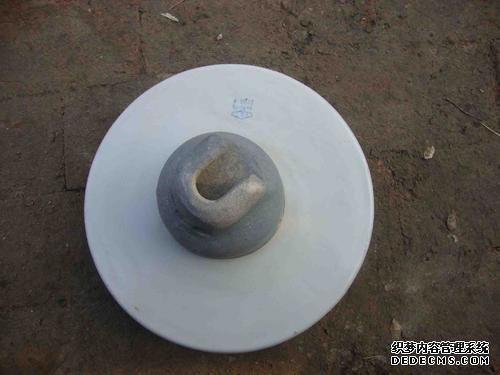

XWP8悬式瓷绝缘子

详细说明
绝缘子是用瓷制成的，由上，下支架和粘合剂组成。
瓷端面和金属配件的接触部分被弹性填充，并且瓷部分的塑料部分分别经过打磨，滚花，切槽等以确保机械强度，并且在防止松动时防止扭曲。
瓷片的表面均匀地涂有白色搪瓷，金属配件的表面涂有白蜡搪瓷。
绝缘瓷体的主要结构是空心分隔结构（易碎）和实心结构（不破裂）。
胶粘绝缘层通常坚固且不会破裂。
与先前的结构相比，最后的结构提高了安全性和可靠性，并减少了维护测试的工作量。
绝缘的瓷器形状具有两个或更少的边缘。一些边缘形状会增加拖动距离，并且电气性能优于具有较少棱镜的形状。所有其他产品都是多边形的，除了橡胶填充的外柱绝缘子已移除。
内部塑料接头结构的金属部分连接到瓷器的孔中，从而增加了绝缘距离，改善了电气性能，并减少了安装空间。具有较高机械强度要求的绝缘子应与塑料结合使用（即，上部附件向内胶合，下部附件外部胶合），因为这对于提高机械强度是不希望的。
高压线盘形式的瓷悬浮绝缘子用于绝缘和固定架空和配电架空电缆，通常组装成不同电压等级的绝缘电线链。
通用绝缘子适合通用。适当增加绝缘子的数量可以提高闪络性能。
瓷悬式绝缘子由525多个瓷器，铁帽和钢脚制成，并使用波特兰水泥和石英砂粘合剂。
铁帽，钢脚和粘合剂之间的接触表面精细地覆盖有一层保护层，钢脚的顶部有一个弹性垫。
瓷件的表面通常涂有白色和棕色搪瓷，也可以根据需要涂其他搪瓷。
铁盖和钢脚的表面是热锌。
推拉球型弹性锁定销有两种类型：W型和R型。两者均由青铜，黄铜和奥氏体不锈钢制成。它具有良好的弹性和耐腐蚀性，易于拆卸和组装。
带有凹槽连接的圆柱形驼峰销。第一针具有热表面，第二针由黄铜制成。
上述弹性锁销，圆柱销和其他零件随产品集一起提供。
根据连接类型的不同，绝缘子分为两种：球形和凹槽型。
具有相同电阻等级的常见防污绝缘子使用相同的球窝连接尺寸以确保兼容性。
其次，对模型进行描述。
XP：通用陶瓷悬架绝缘子，以机电损坏载荷表示。X：典型的陶瓷悬架绝缘子，以1小时机电充电表示，右下角的数字是设计序列号，数字70、80、100、120、160、210、300是机电损坏成本（KN）;
图5是1小时的C槽型链环（球形链环未示出）的机械电荷（t）的机电实验。
